搭载新功能的新一代车型。

具有串行 ATA 兼容接口和 USB 3.0 的超快速成组编程器。

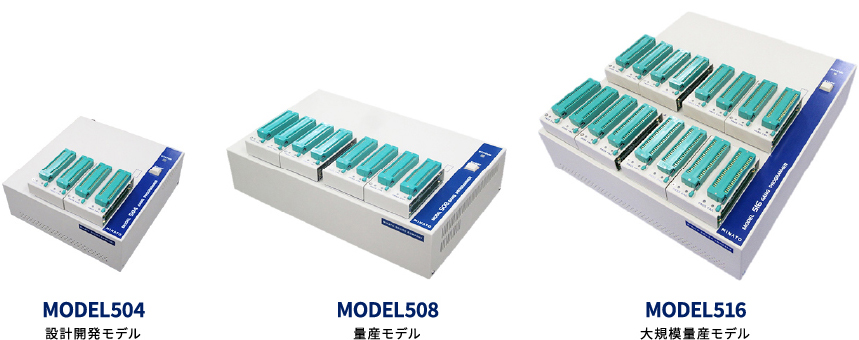

关于每个型号

型号名称 同时 IC 编程数量 内存容量（带 SSD） 可安装的自动处理器
MODEL504 4 件 标准128GB
（1024Gbit以上）		 ---
MODEL508 8 件 标准128GB
（1024Gbit以上）		 PH系列
MODEL516 16 件 标准128GB
（1024Gbit以上）		 PALV-2型
  • 通过检查编程器的内部配置，提高了运行速度。
  • 标准缓冲内存 1024Gbit （SSD：128GB）
  • 通过安装串行 ATA 兼容接口来支持下一代串行 IC 设备。
  • 借助 USB3.0 支持，数据传输时间大大缩短。
  • 广泛支持 1.2V 至 5.0V IC 器件（可通过专用插座适配器支持 5V IC 器件）。
  • 使用操作性强的操作软件。
  • 支持并发方法和自动启动功能（并发方法可用于 MODEL 508 和 516）。

特征

eMMC和NAND的IC烧录速度大幅提高。

32GB 写入 （P+V） 性能差异

*编程时间受IC和使用环境的影响。

缓冲存储器中标配大容量 128GB （1024Gbit） SSD（固态硬盘）。

作为我们设备编程器的缓冲存储器，SSD（128GB）首次作为标准安装，因此可以支持大容量eMMC和NAND IC设备（可以更换为更大容量的SSD作为选项）。

与下一代串行IC器件兼容。

除了插座适配器单元外，它还配备了支持Serial ATA接口的连接器，因此可以与下一代串行IC设备结合使用，并结合专用插座适配器。

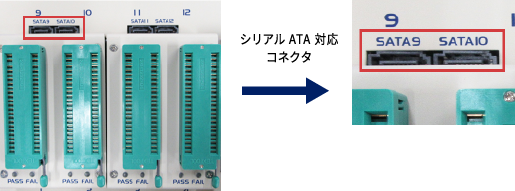

串行 ATA 兼容连接器

支持USB3.0，传输速度大大提高

1GB数据传输时的性能比较（使用USB3.0时）

*传输速度受计算机性能的影响。

通过更换插座单元，与各种IC器件兼容

通过更换插座单元，它支持从 1.2V 到 3.3V IC 器件到 5V IC 器件的宽范围。（5V IC设备可以使用专用插座适配器。

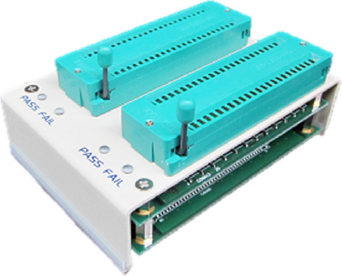

M500-21A：标配 16 位闪存 ROM（兼容 1.2 至 3.3V）
8 件

4插座单元SUeMMC-500（可选）兼容各种eMMC

SUeMMC-500 能够同时对 32 个 eMMC 进行编程。（插座 4 个 × 插座单元 8 个）
通过更换插座提供各种封装。此外，该插座还兼容MODEL400 SUeMMC-400系列。

SUeMMC-500
四插座单元

型 SUeMMC-500
可用插座（最大）		 SUeMMC-500
最大插槽数
MODEL504 4 件 8 件
MODEL508 8 件 16片
MODEL516 16片 32片

MODEL516 SUeMMC-500 安装8件
时（可同时编程32件）


MODEL516插座单元		 M500-21A（标准品）+插座适配器 SUeMMC-500型
eMMC 设备
最大同时 IC 编程数量		 16片 32片

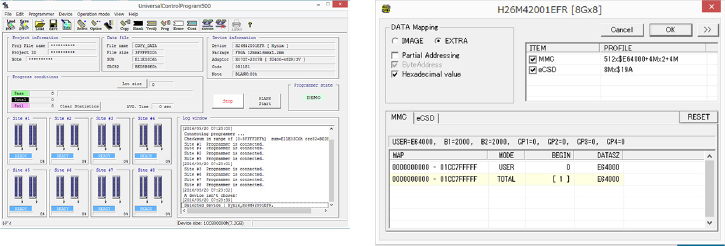

使用操作软件轻松操作IC器件设置和文件创建。

  • 通过采用Universal Control Program 500作为操作软件，您可以轻松设置LOT管理、eMMC和NAND等分区更改以及坏块等各种信息管理。
  • 它支持仅从用户数据中自动检测和重新排列数据部分的功能（数据扫描功能）。
  • 它支持将目标IC设备的代码和各种设置与用户数据一起管理的功能（项目文件创建功能）。

通用控制程序 500

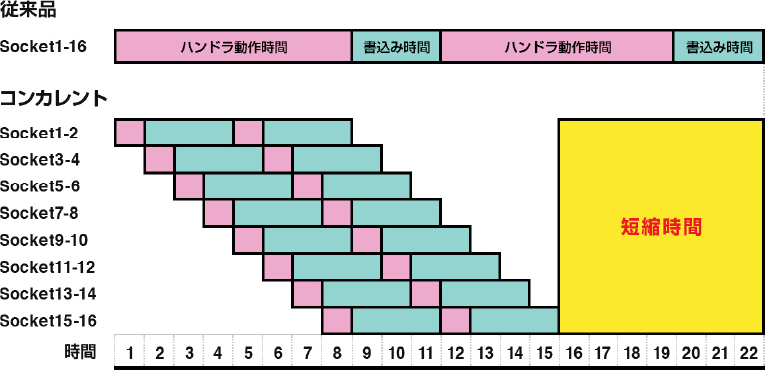

支持并发方法和自动启动功能

由于还支持MODEL 400系列支持的[并发IC编程方法]，因此每个单元（2个插座）在IC器件安装阶段开始IC编程，并且通过每个单元的独立编程操作来设置编程时间。实现了周期的显著缩短。

具有自动启动功能，编程人员只需为每个单元安装一个IC，即可自动启动IC编程，大大提高了工作效率。

产品规格

目标编程IC 1.2V-3.3V闪存
NOR、Serial-ROM、NAND、各种其他 NAND、SPINAND、EMMC、ESD
存储卡，如内置闪存的MCU、SD存储卡、CF卡等。
5.0V EPROM、闪存、内置闪存的微电脑
内存容量 （SSD） 标准 128GB （1024Gbit ~）
同时 IC 编程数量 MODEL504：最多 4 MODEL508：最多 8 MODEL516：最多 16
安装的串行 ATA 兼容连接器数量 MODEL504：4件 MODEL508：8件 MODEL516：16件
并发兼容型号 MODEL508， MODEL516
插座单元 16bit EIAJ DIP 插槽单元：支持 1.2 至 3.3V 闪存等（包括 8 个）
操作环境 Windows PC（支持的操作系统：7/8 / 8.1 / 10（64 位））
数据格式 无格式（二进制格式）、INTEL HEX、Motorola_S
功能 选择：选择IC器件
配置：首选项
加载：加载数据文件 保存：保存数据文件 加载 Prj：加载项目文件数据 保存 Prj：保存项目文件

数据 编辑：编辑缓冲存储器数据 复制：从主 IC 复制到缓冲存储器 空白：PROM 数据擦除检查
程序：对 PROM 进行数据编程 验证：PROM
数据和缓冲存储器
数据



的比较 擦除： PROM 数据擦除
外部接口 USB3.0接口
电源电压/频率 100V~240V/50-60赫兹
外形尺寸/重量 MODEL504：235（W）x240（D）x130（H）/约3.5kg
（含插座单元） MODEL508：375（W）x240（D）x130（H）/约5.0kg（含插座单元） MODEL516：375（W）x380（D）x130（H）/约9.5kg

（含插座单元）

功耗 MODEL504：100VA（最大） MODEL508：200VA（最大） MODEL516：400VA（最大）

工作温度、湿度范围 5 至 35 °C
20-80%（无冷凝）
